• สวัสดีครับเพื่อนๆ วันนี้ผมได้นั่งทำขั้นตอนการถอดซิ้งค์และซีพียูของโน๊ตบุ๊คมาให้ดูกัน เพื่อเป็นแนวทางสำหรับเพื่อนๆ ที่เปิดฝาหลังของโน๊ตบุ๊คออกมาแล้ว แต่กล้าๆ กลัวๆ ว่าจะถอดได้ไม๊? เอาเป็นว่า รูปแบบที่นำมาให้ชมในครั้งนี้หลายๆภาพ เป็นขั้นตอน เพื่อนๆสามารถนำไปใช้ประโยชน์ในการถอดกับเครื่องอื่นๆ ได้แน่นอนครับ

removecpu10

removecpu1

ขั้นตอนการถอดซิ้งค์และพัดลมของ CPU

  • เมื่อเพื่อนๆได้เปิดฝาหลังของโน๊ตบุ๊ค (สำหรับรุ่นใหม่ๆ) หรือกรณีเครื่องรุ่นเก่าๆ ก็อาจถึงต้องถอดตัวกรอบทั้งหมดออกก่อนแล้วจึงจะเห็นตำแหน่งซีพียูนะครับ? เมื่อได้ดังนั้นแล้ว ให้เพื่อนๆ ทำการถอดซิ้งค์ (Sink) ระบายความร้อนออกก่อน โดยขั้นสกรูที่กำกับอยู่ตามรูป (อาจมี สาม หรือ สี่ ตัวนะครับ ) เวลาไข ก็ไขหมุนทวนเข็มนาฬิกาจนสุด? (ปรกติจะไม่หลุดออกมา)ไม่ต้องกังวัลว่าสกรูจะหลุดนะครับ เพราะเขาจะทำตัวยึดไว้ไม่ให้หลุด (เดี๋ยวหายากครับ)

removecpu3

รูปแสดง พัดลมของซีพียู ที่ได้ถูกออกจากตำแหน่ง

removecpu4

ถ้าจะถอดซิ้งค์ของซีพียู จะต้องไขสกรุตามลำดับ คือ 1 2 3 และ 4 จะเป็นวิธีที่ถูกหลักการนะครับ

removecpu5

แสดงให้เห็นถึงซิ้งค์ที่ถูกถอดออกจากตัว CPU แล้ว

removecpu6

แสดงให้เห็นถึงซิลิโคน ที่อยู่ใต้ของซิ้งค์ ที่ถูกถอดออก เพื่อนๆ ก็อย่าไปเช็ดมัหละ…เดี๋ยวหากไม่ได้เตรียมซิลิโคนไว้ก็จะมีปัญหาเรื่องความร้อนนะครับ

ขั้นตอนการถอด ซีพียู ออกจากฐาน Socket

removecpu7

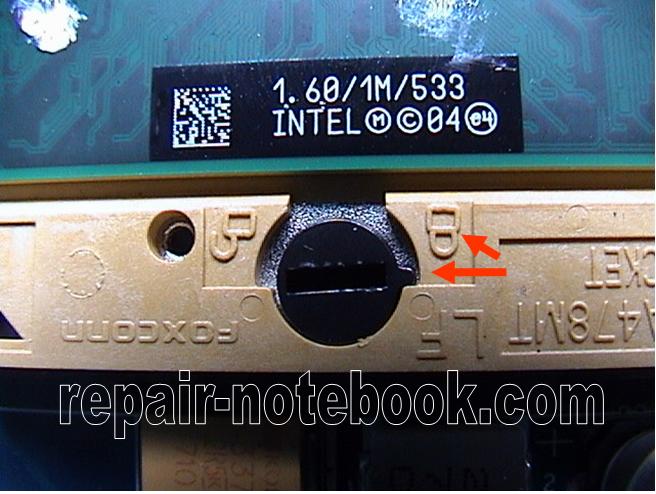

แสดงตำแหน่งการหมุนสกรู เพื่อปลดล๊อคซีพียุออกจากซ้อคเก็ต? ตามรูปให้หมุนไปทางด้านซ้าย(รูปกุญแจ ไม่ได้ล๊อค

removecpu8

แสดงให้เห็นตำแหน่งของสลักที่ถูกหมุนไปทางซ้ายของภาพ(รุปกุญแจที่ไม่ได้ล๊อค)

removecpu9

แสดงให้เห็นตำแหน่งของสลักที่หมุนมาสุดทางด้านซ้าย(ลูกกุญแจที่ไม่ได้ล๊อค)

removecpu0

รูปแสดงให้เห็นถึง ซีพียูที่ถูกถอดออกจาก Socket แล้ว เป็นอันจบขั้นตอนครับ

  • เป็นไงบ้างครับเพื่อน ๆ พอจะมองเห็นภาพนะครับ? ต่อไป อาจจะมีการถอดซีพียู? ก็จะได้เป็นแนวทางและตัวอย่างให้ทำได้อย่างระมัดระวัง? และถูกต้องตามลำดับขั้นตอนกันนะครับ? เพื่อนๆ ที่ไม่เคยได้รับทราบบทความนี้ ก็จะได้รับประโยชน์เต็มๆเลยครับ ไม่ต้องไปเสียเงินเรียน
  • สำหรับในครั้งนี้ผมคงจบบทความไว้เพียงแค่นี้ก่อนนะครับ? ไว้จะมาต่อในเรื่องอื่นๆอีก?? สวัสดีครับ
